Kaskádový multipřepínač MU-620

Zařazení do kategorií

Kaskádové provedení profesionálních multipřepínačů MU pro příjem z jedné družice se vyrábí s 8 nebo 16 výstupy, které jsou buď pasivní, nebo aktivní. Střídáním aktivních a pasivních multipřepínačů (podle postupu z katalogového listu) lze kaskádu prodlužovat podle potřebného počtu účastnických zásuvek. K dispozici jsou multipřepínače MU-320 (8 výstupu, pasivní), MU-321 (8 výstupů, aktivní), MU-620 (16 výstupů, pasivní) a MU-621 (16 výstupů, aktivní). Pasivní multipřepínače nevyžadují žádné napájení, aktivní multipřepínače jsou napájeny ze základního zesilovače AU-620. Tento zesilovač musí být v kaskádě použit vždy, pokud jsou zapojeny aktivní multipřepínače. K zesilovači AU-620 se připojuje napájecí zdroj FU-513 (pro napájení samotného zesilovače a aktivních multipřepínačů) a FU-612 (pro napájení LNB).Multipřepínače jsou umístěny v ZAMAC odlitku a mají zpětný kanál 5-65 MHz. Pomocí DiSEqC přepínačů CN-611 lze multipřepínače zapojit paralelně a zdvojnásobit tak počet vstupů.

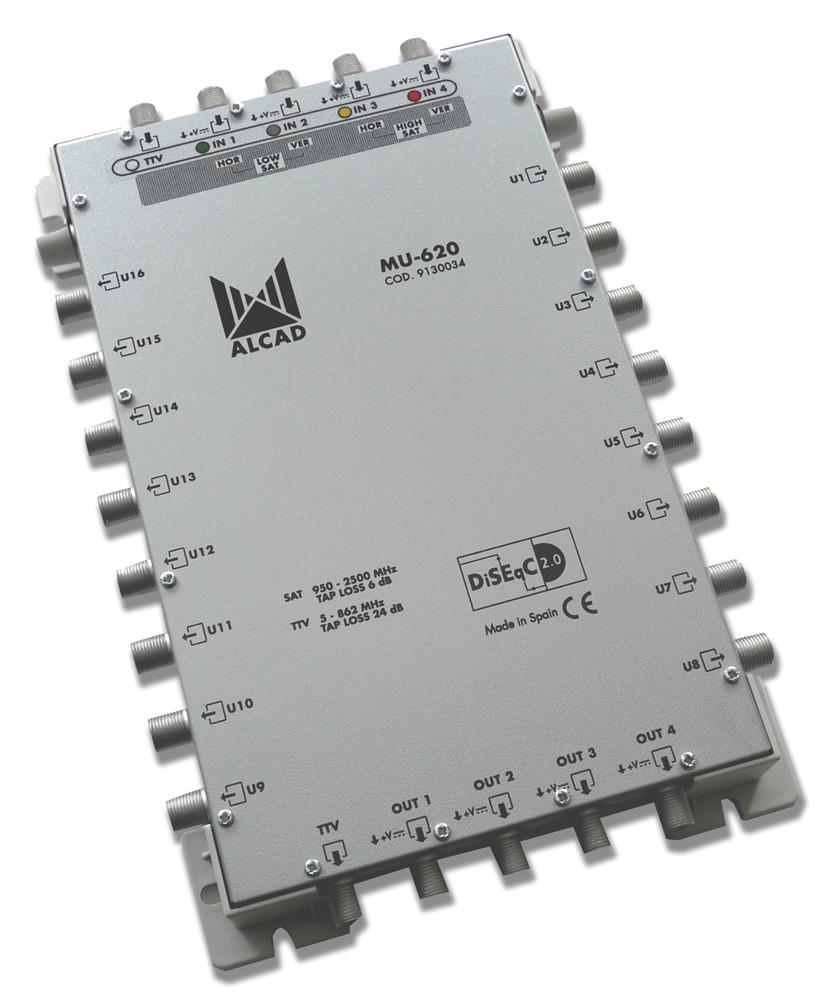

Kaskádový multipřepínač MU-620

Technické parametry



typ pro kaskádovou instalaci (for cascade instalation)
počet vstupů 5 (4xSAT + TV)
počet výstupů 5 (4xSAT + TV)
počet odbočení 16
frekvenční rozsah TV/RW vstupu 5- 862 MHz
frekvenční rozsah SAT vstupů 950 - 2500 MHz
odbočovací útlum v TV/RW pásmu 24 ± 3,0 dB
odbočovací útlum v SAT pásmu 7 ± 3,0 dB
průchozí útlum v TV/RW pásmu 6,0 ± 0,2 dB
průchozí zisk v SAT pásmu 2,5 ± 0,2 dB
odbočovací fixní náklon v TV/RW pásmu 9 dB
odbočovací fixní náklon v SAT pásmu 950-2150MHz 6 dB
průchozí fixní náklon v TV/RW pásmu 3 dB
průchozí fixní náklon v SAT pásmu 950-2150MHz 2 dB
výstupní úroveň v TV/RW pásmu -
výstupní úroveň v SAT pásmu 100 dBµV (IMD3 -35dB), 90 dBµV (IMD2 -35dB)
izolace mezi TV a SAT vstupem > 25 dB TV/SAT, > 65 dB SAT/TV
izolace mezi odboč. výstupy > 40 dB TV, > 30 dB SAT
izolace mezi SAT vstupy > 30 dB
přepínání výstupů DiSEqC 2.0, 14/18V, 0/22 KHz
napájení -
proudový odběr z přijímače 50± 2 mA (12-20 Vdc)
konektory F-konektory (F-connectors)
pracovní teplota -10°C .....+45°C (+55°C s ventilátorem/with ventilator)
stupeň krytí IP 30
hmotnost 0,7 kg
rozměr 235 x 155 x 55 mm

ks
Goods-container_add-to-cart
Naše cena s DPH: 5.790
208.5 EUR
Sazba DPH:Základní (21%)
Dostupnost:do 24 hod na prodejně
Kusů skladem: 0
